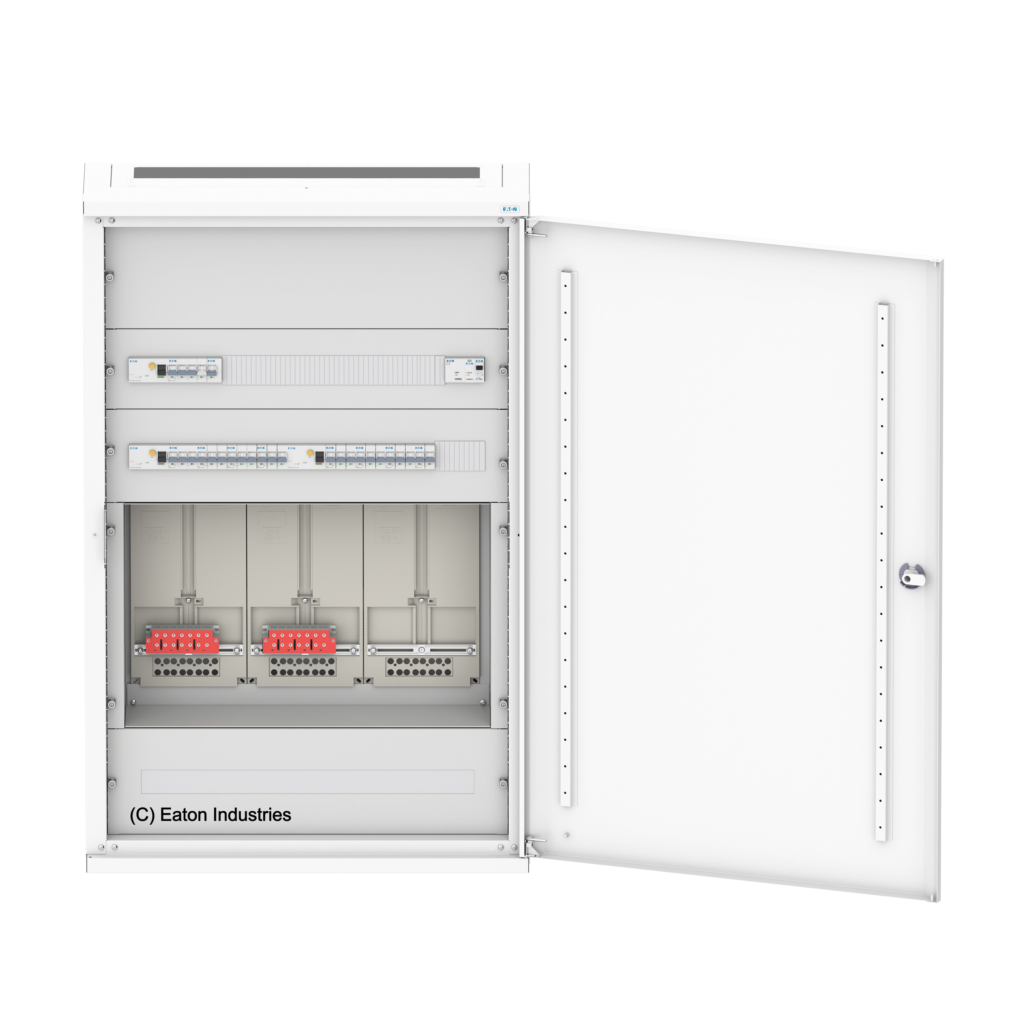

In diesem Blog möchten wir das Verteilersystem von Eaton vorstellen.
Verteilergehäusetypen:
- Standgehäuse IP30 BP-F
– Erdungsgewinde M8 oben & unten - Aufputz Wandverteiler Profi+ BP-O
– Kann individuell zusammengesetzt werden (Einzelteile erhältlich)
– Keine Erdungsbolzen!
– M5 Schraube in die hinteren Seitenschienen schrauben
– Anreihelement BP-MSL für mehrere Verteiler nebeneinander
– Anreihelement BP-MFL für mehrere Verteiler übereinander - Standgehäuse IP54 BPM-F
– Erdungsgewinde M8 oben & unten - Aufputz Wandverteiler IP54 BPM-O
– Erdungsgewinde M8 oben & unten - Unterputzgehäuse BPZ-WB3S
– Erdungsschraube M8 seitlich diagonal oben & unten
– BP-U-3S-…/1 Tiefe: 180mm
– BP-U-3S-…/2 Tiefe: 240mm
– IP-Schutzart durch Wahl der Verteilertür (Türrahmen)
BP-U-3S -> IP30
BPA-U-3S -> IP43
BPM-U-3S -> IP54
– Rückwand BPZ-RP separat! (Metall oder Kunststoff)
– Kupplungsflansch BPZ-BR/WB3S, sollten mehrere Verteiler nebeneinander oder übereinander gesetzt werdenMSW Endung im Produktnamen!
Soll ein nachfolgender Verteilereinsatz eingebaut werden, muss ein Verteiler mit der Endung „-MSW“ bestellt werden. Andernfalls kann der Verteilereinsatz nicht eingebaut werden (nur Montageplatten, ohne Frontplatten)
Vor- und Nachteile MSW Verteilereinsätze
- Fertiger Verteilereinsatz:
Aus einem Katalog kann ein passender Verteilereinsatz gewählt und über den Großhandel bestellt werden.- Vorteil:
– Günstig, da Werksfertigung
- Vorteil:
- Nachteil:
– Auswahl ist beschränkt
– meist kleine Frontplatten 150mm
– Lieferzeit, da nicht lagernd
- Nachteil:
- Aus Einzelteilen gefertigter Verteilereinsatz:
– Der Verteilereinsatz wird individuell aus Einzelteilen gefertigt.
- Vorteil:
– Sehr flexibler Aufbau
– Schnelle Verfügbarkeit, wenn Einzelteile vorhanden - Nachteil:
– Etwas teurer, da Arbeitszeit für die Montage
– Großes Lager, da alle Teile vorhanden sein müssen
- Vorteil:
Verteilereinsätze selbst bauen:
Hier möchten wir auf die wichtigsten Bauteile eingehen.
- MSW + SNAP
Die BPZ-MSW (Montageseitenwand) kann in Verbindung mit dem BPZ-SNAP Modul bestellt werden. Das Snap Modul ist hier nur für die schnelle Befestigung im Verteilergehäuse gedacht. Optional kann die Montageseitenwand auch mit M5 Schrauben seitlich befestigt werden.
Die MSW kann in verschiedenen Höhen bestellt werden und passt mit dem Verteilergehäuse zusammen.
Wichtig! Der Produktname des Verteilergehäuses muss mit „-MSW“ enden!!!
- BEL (Befestigungselement)
Das Befestigungselement BEL ist als geerdete und isolierte Version erhältlich.
- BEL12 -> nicht geerdetes Befestigungselement (weiß)
- BEL01 -> geerdetes Befestigungselement (grün)
- DIN-Schienen (Hutschienen)
Die Hutschienen sind aus Aluminium gefertigt und können in Verbindung mit den Befestigungselementen bis 630A Strom tragen.
Die Hutschienen sind in folgenden Größen erhältlich:
- DINR13-400 -> Schiene für 400mm breite Verteiler
- DINR24-600 -> Schiene für 600mm breite Verteiler
- DINR35-800 -> Schiene für 800mm breite Verteiler
- DINR46-1000 -> Schiene für 1000mm breite Verteiler
- DINR57-1200 -> Schiene für 1200mm breite Verteiler*
*Bei Verteilereinsätzen mit einer Breite von 1200mm muss auf der Rückseite der Hutschiene eine weitere Schiene vom Typ: DINR46-1000 als Versteifung geschraubt werden.
- KKW-DIN (Kabelkanalwinkel)
Zur vertikalen Führung von 80mm hohen Kabelkanälen muss ein solcher Winkel eingebaut werden. Je nach Breite des Kabelkanals muss die DIN-Schiene gekürzt werden. - KKW-40 (Kabelkanalwinkel)
Zur vertikalen Führung von 60mm hohen Kabelkanälen muss ein solcher Winkel eingebaut werden. Je nach Breite des Kabelkanals muss die DIN-Schiene gekürzt werden. - TIW-1 (Tiefenwinkel)
Werden Geräte verbaut, die sehr hoch sind, (Schütz etc.) wird ein Tiefenwinkel benötigt, der an die Montageseitenwand geschraubt wird. Dadurch Kann die DIN-Schiene oder auch Montageplatten besonders tief montiert werden.
- Zusammenbau:
1. Abmessen und markieren der Frontplatten.
2. Montage der BEL Elemente*
3. Montage der Kabelkanalwinkel, sofern erforderlich
4. Kürzen der DIN-Schienen auf den verwendeten Kabelkanal, sofern erforderlich
5. Gleitmuttern in die DIN-Schiene stecken, sofern erforderlich
6. Verschrauben der DIN-Schienen mit den Befestigungselementen
7. Verstärken der DIN-Schienen, sofern der Verteiler 1200mm breit ist
8. Montage im Verteiler
- An DIN-Schienen, an denen PE-Klemmen sitzen, sollte an beiden Seiten grüne Befestigungselemente verwendet werden.
An anderen DIN-Schienen kann ein weißes und ein grünes Befestigungselement eingesetzt werden.
Gibt es keine Klemmenschiene, muss eine beliebige DIN-Schiene an beiden Seiten mit grünen Befestigungselementen befestigt werden, um beide Montageseitenwände zu erden.
Spezialform: Bei zwischenisolierten Verteilern (TT-Netz) werden nur weiße Befestigungselemente eingesetzt.
Bei Umbau auf TN-Netzen sollten die grünen Befestigungselemente und eine ausreichende Erdung nachgerüstet werden.
- An DIN-Schienen, an denen PE-Klemmen sitzen, sollte an beiden Seiten grüne Befestigungselemente verwendet werden.
BEL Elemente richtig positionieren:
Werden Reiheneinbaugeräte (REG) mit 45mm Kappenmaß aufgeschnappt, muss das Befestigungselement auf Tiefe 2 gesetzt werden.
Der Geräteausschnitt 45mm ist dabei immer mittig der Frontplatte.
Siehe Grafik:
Für Komponenten, die unter der Frontplatte montiert werden, (zb: Klemmenreihen) wird die Tiefe 5 verwendet. Auch Montageplatten können auf dieser Tiefe befestigt werden.
Siehe Grafik:
Frontplatten:

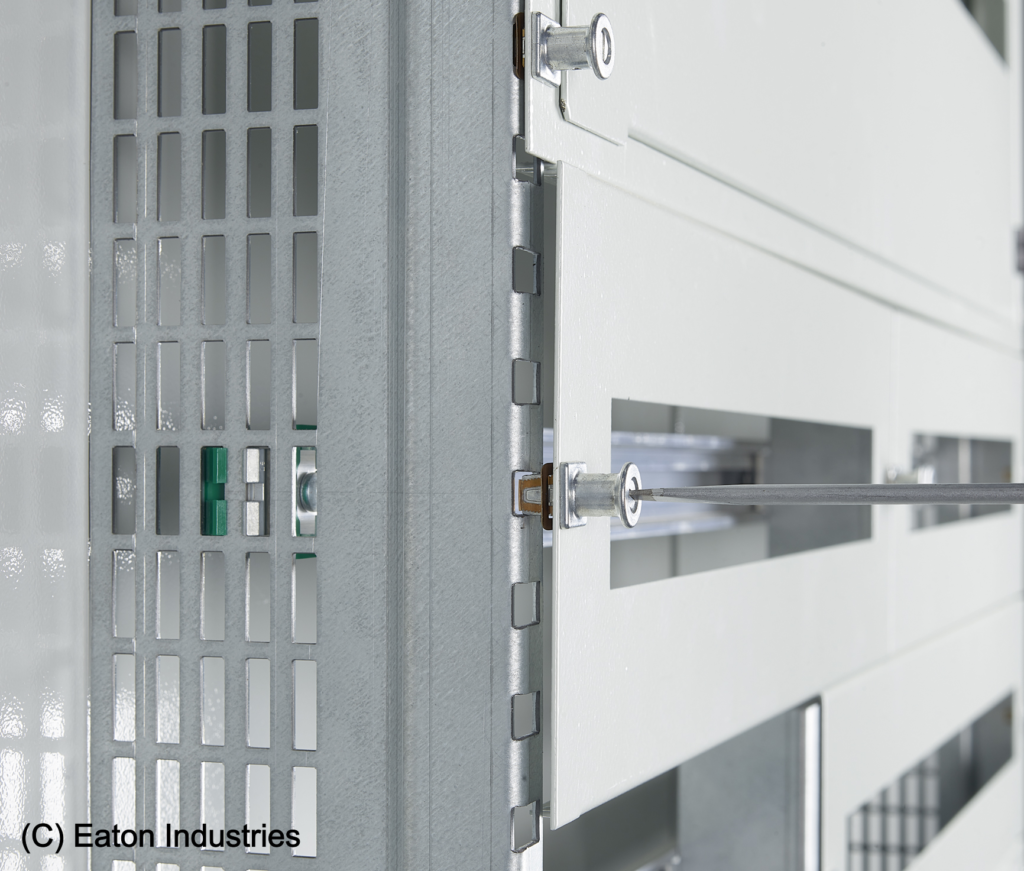

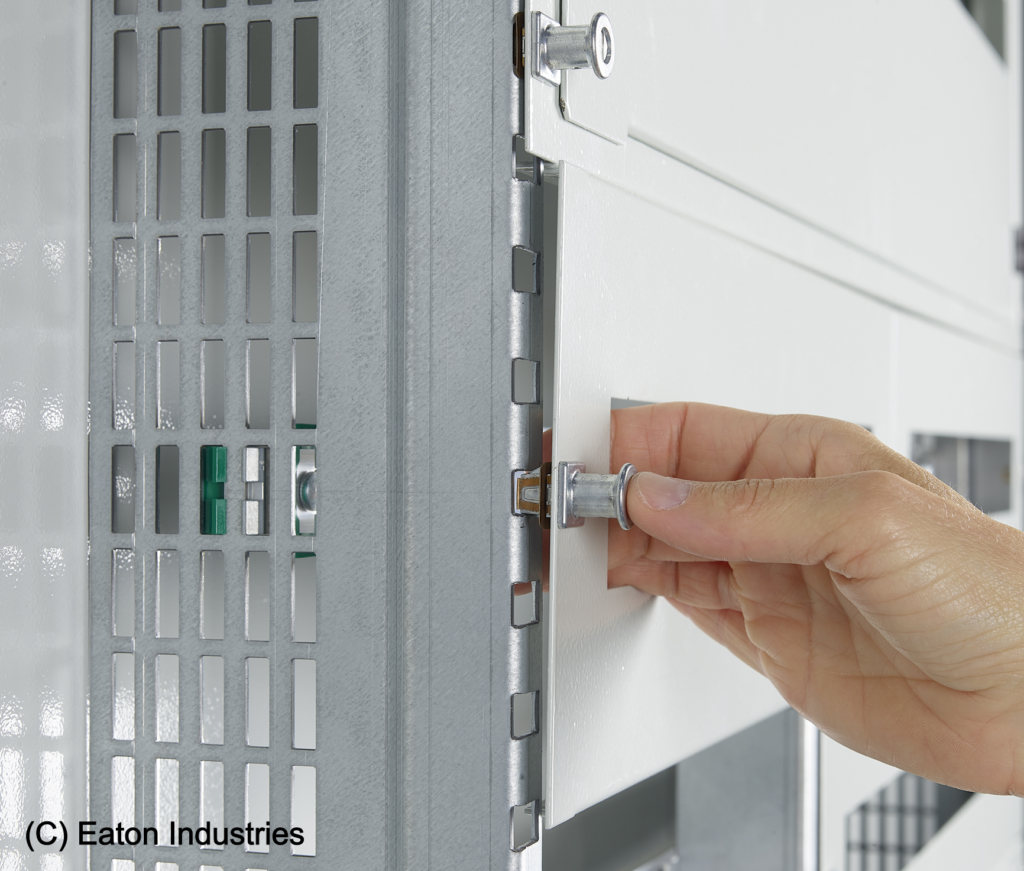

Frontplatten werden durch den Drehverschluss automatisch geerdet, sofern die Montageseitenwand geerdet wurde.
Daher ist der Einbau von Komponenten ohne zusätzliche Erdung möglich.
Die Frontplatten sind in folgenden Dimensionen verfügbar:
BPZ-FP-XXX/050-BL -> Frontplatte 50mm hoch
BPZ-FP-XXX/100-BL -> Frontplatte 100mm hoch
BPZ-FP-XXX/125-BL -> Frontplatte 125mm hoch
BPZ-FP-XXX/150-BL -> Frontplatte 150mm hoch
BPZ-FP-XXX/175-BL -> Frontplatte 175mm hoch
BPZ-FP-XXX/200-BL -> Frontplatte 200mm hoch
BPZ-FP-XXX/250-BL -> Frontplatte 250mm hoch
BPZ-FP-XXX/300-BL -> Frontplatte 300mm hoch
BPZ-FP-XXX/350-BL -> Frontplatte 350mm hoch
BPZ-FP-XXX/400-BL -> Frontplatte 400mm hoch
BPZ-FP-XXX/500-BL -> Frontplatte 500mm hoch
BPZ-FP-XXX/800-BL -> Frontplatte 800mm hoch

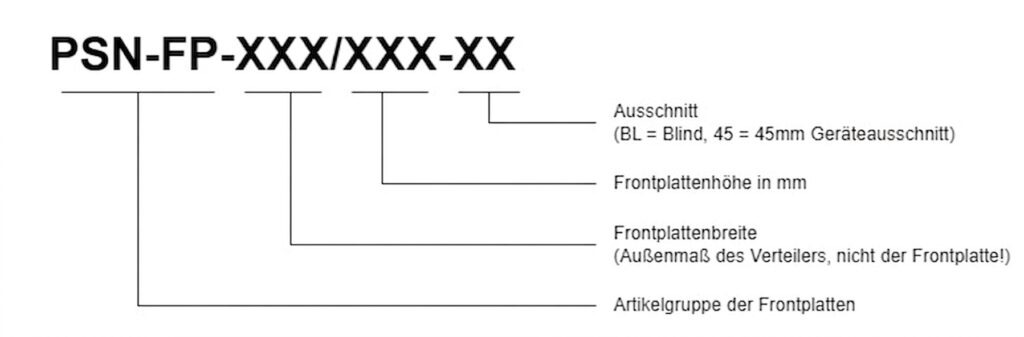

Dabei setzt sich die Artikelnummer wie folgt zusammen:
