In diesem Blog möchten wir auf die Verteilerberechnungsnorm OVE IEC TR 60890 mit dem Erscheinungsdatum vom 01.05.2026 näher eingehen.
Kurze Einleitung in die Norm:
In der Verteilerbaunorm-Serie OVE EN 61439 werden sogenannte Erwärmungsnachweise gefordert, die durch eine Referenz im Labor gemessen werden kann, oder über eine Wärme-Berechnung nachgewiesen werden kann.
In der OVE IEC TR 60890 geht es um das Verfahren durch die Berechnung der Wärme.
Neuerungen zur 2016 erschienen Norm:
Nach fast 10 Jahren wurde eine Neuauflage der OVE IEC TR 60890 herausgebracht.
Im Wesentlichen hat sich an der Herangehensweise der Berechnung, die in der Norm beschrieben wird, nicht viel geändert. Positiv zu erwähnen ist, dass viele Erklärungen und Beispiele eingearbeitet wurden.

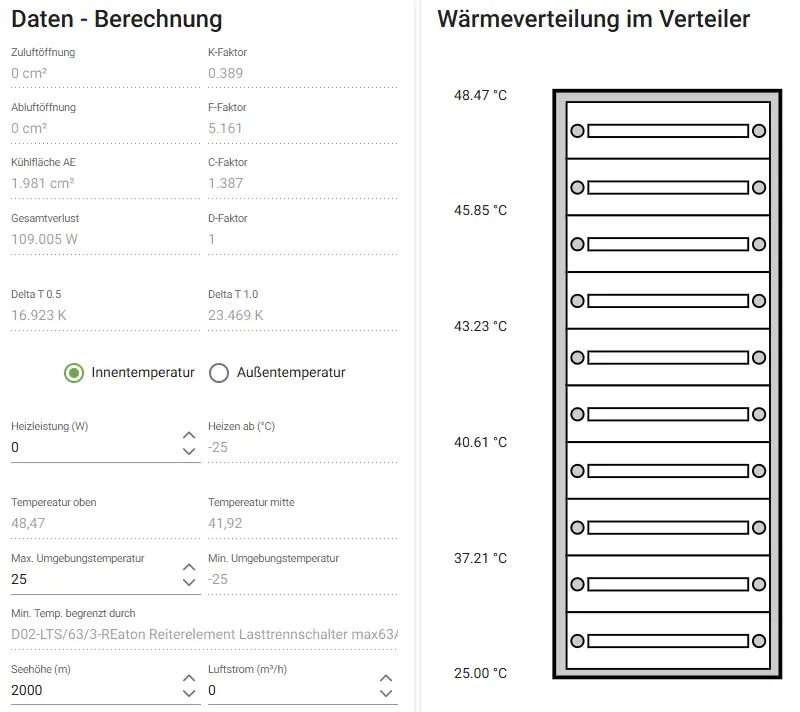

Auch die Kennlinien, aus denen man 2016 noch händisch herauslesen musste, gibt es jetzt auch als algebraische Formel und ist somit genauer zu deuten. Dadurch konnten wir bei Zenz Verteilerbau auch die alten, von uns selbst angenäherten Formeln für unseren Erwärmungsrechner ersetzten und somit genauere Ergebnisse erzielen.
Wesentliche Punkte im Überblick:
- Wirksame Kühlfläche Ae
Die Kühlfläche (Ae) wird je nach Aufstellart wie zB. Wandanbau, Freistehend oder auch in Kombination mit mehreren Verteilern berechnet. Dazu gibt es in der Norm verschiedene Formeln.
- Belüftung
Bei der Belüftung hat sich auch einiges getan. So wird zw. Mechanischer Zwangsbelüftung (Ventilator) oder natürlicher Belüftung (Kamineffekt) unterschieden. Die Lufteintrittsöffnung muss mind. 10cm² groß sein. Bei natürlicher Belüftung muss die Austrittsöffnung um 10% größer sein und darf keinen Filter haben. Auf die Trennwände sind mit max. 5 Stück begrenzt und dürfen max. 50% des Verteilerquerschnitts im Inneren verdecken.
- Verlustleistung der Gerätschaften
Bei der Verlustleistung der einzelnen Gerätschaften wird zwischen stromabhängiger Verlustleistung und konstanter Verlustleistung unterschieden. Die stromabhängige Verlustleistung wird abhängig vom zu erwartenden Strom (meist unter dem Nennstrom des Geräts) berechnet. Die konstante Verlustleistung wird einfach addiert, da diese eintritt, sobald das Gerät im Betrieb ist.
Bestes Beispiel ist hierfür ein Schütz, denn die Spule erzeugt immer gleich viel Verlustleistung, wo hingegen der Kontaktstrom, der durch die Kontakte fließt, variieren kann und somit auch die Verluste variieren.
- Verlustleistung der Leitungen
Bei der Verlustleistung der Leitungen wird in der Norm erwähnt, dass diese nicht unwesentlich zur gesamten Verlustleistung beitragen und daher ebenfalls berechnet werden müssen.
Auch wir konnten diese Erfahrung bereits machen.
- Gleichmäßige Verteilung der wärmeerzeugenden Gerätschaften
Neu ist auch, dass auf eine gleichmäßige Verteilung der wärmeerzeugenden Gerätschaften geachtet wird und sich kein Wärmenest bildet. Ist das der Fall, so muss dieser Bereich extra berechnet werden und dann in das Gesamtergebnis einfließen.
- Erwärmung durch Sonneneinstrahlung
Auch dieser Punkt wird in der Neuauflage genauer behandelt. So gibt es eine Tabelle, die in Anhängigkeit der Verteilerfarbe einen Wert an Kelvin angibt, der als Reserve eingerechnet werden muss, wenn der Verteiler direkter Sonneneinstrahlung ausgesetzt ist. Es wird auch empfohlen, dass ein ausreichend großes Dach eingesetzt wird, um die direkte Sonneneinstrahlung zu verhindern.
- Material des Verteilergehäuses
Bei dem Verteilergehäusematerial wird in dieser Norm auch genauer hingeschaut. So wird erläutert, dass bei Labormessungen herausgefunden wurde, dass der Unterschied zwischen lackierten Metallgehäusen und GFK-Kunststoffen nur minimal ist. Bei unlackierten Metallgehäusen (zB. Edelstahlgehäusen) kann die Berechnung nicht durchgeführt werden, da sich die Wärmeableitung komplett anders verhält. Somit müssen Metallgehäuse lackiert oder eloxiert (zB. Bei Alu) sein, um wärmetechnisch berechnet werden zu können.
Natürlich ist bei einer Verteileranlage von Zenz Verteilerbau mit System GmbH die von uns geplant und gefertigt wird, alles Normkonform eingehalten.
